基本介紹

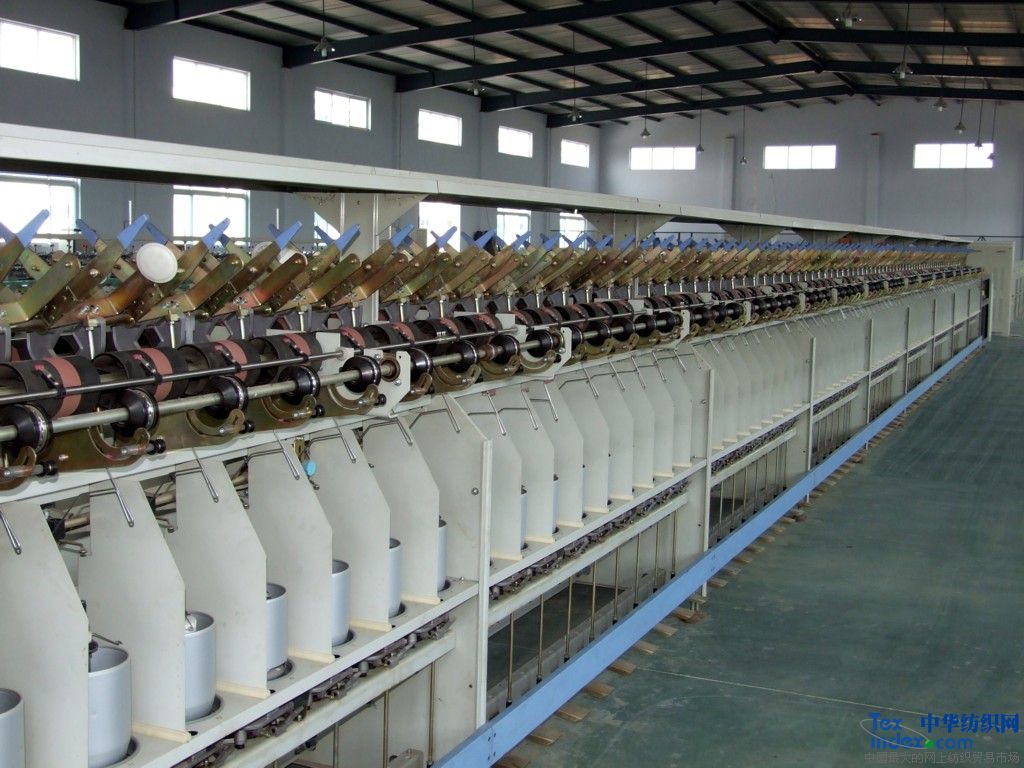

　　倍捻機屬于紡紗的后期工藝的機器，它是一種加捻設備，傳統的倍捻機只使用一臺電動機作為錠子高速電機，然后使用齒輪箱二級傳動來帶動繞卷轉軸，同時通過傳動部分來帶動凸輪做饒線移紗成型。傳統的倍捻機如果要改變捻度就必須更換齒輪傳動來實現，這大大降低了機器的使用效率。臺達提供的控制解決方案，將主電機與橫動擺桿分開驅動，橫動擺桿采用伺服控制，能很好的解決擺桿控制過程中的防疊、防硬邊、塌邊等控制難題。

 　　方案介紹

　　倍捻機電控部分主要有錠子電機、捻度繞卷電機、伺服電機等組成，本系統使用12SC-PLC加16點開關量擴展模塊來控制錠子速度（臺達B系列變頻器）、繞卷速度（臺達B系列變頻器）、橫動移紗成型（臺達B系列伺服+凸輪同步運行），同時使用觸摸屏（臺達AE57）實現工藝參數設置：錠子轉速、捻度、S/Z捻切換、紗線動程設置、系數設置；運行狀態監控：錠子轉速、繞卷轉速、伺服狀態、故障顯示等。

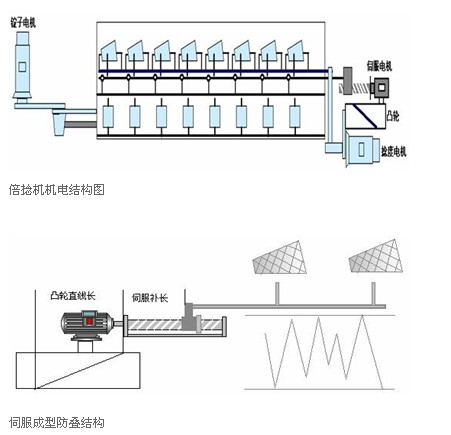

　　下圖為倍捻機機電結構圖：


　　應用規劃及效果

　　采用臺達機電產品實現倍捻機自動化控制，讓錠子、繞卷分離，使得機器捻度范圍更加廣，改變了傳統改變捻度必須更換齒輪箱的不足，大大提高了機器的使用效率及高品質錠子在高速運轉下的持久穩定性；二級傳動機構，使受力更合理，加捻范圍更廣；油浴式齒輪箱，特殊的導紗曲線，使卷繞成形良好；卷繞張力可以在超喂羅拉上任意調節，因此也適用于染色用松馳柔軟的卷繞。移紗導程隨時可調，適用多種繞線筒規格。
